Microtunneling et réseaux

enterrés

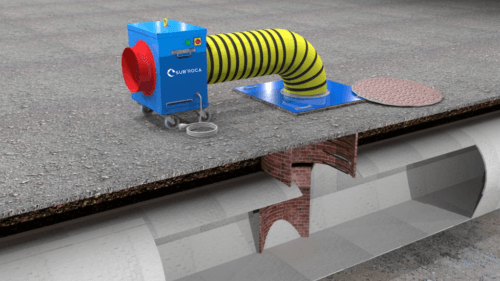

SUB’ROCA  à conçu une gamme compact de ventilateurs performants dans des diamètres de 250mm à 800mm permettant de ventiler les creusements de microtunneling et réseaux enterrés tels que les réseaux électriques, réseaux hydrauliques ou encore les égouts.

Demander un devis

Configurations

différentes configurations,
différend besoins

Nous sommes capables de concevoir des ventilateurs allant du simple étage (1 étage) au multi-étages (jusqu’à 4 étages) adaptés aux contraintes et au phasage de votre chantier sur la base des caractéristiques suivantes :

Enveloppe réalisée en acier S235JR avec finition galvanisée ou peinture époxy.

Les moteurs fournis ont suivant les cas, une tension d’alimentation en 230/400V ou 400/690V (230V monophasé/1000V ou autre sur demande).

Nos ventilateurs sont équipés de série avec des pieds supports, mais peuvent être montés en option sur des châssis fixes ou mobiles en (roues, luge/skid, etc.) pour une plus grande facilité de déplacement.

Les hélices sont constituées de pales dont la matière varie selon l’application propylène, propylène armé de fibre de verre, aluminium, matière plastique antistatique. Grâce à nos matériaux de grande qualité et nos logiciels de design, nous pouvons vous fournir l’hélice la mieux adaptée à vos contraintes. Etre à la pointe de la technologie en matière d’hélice fait partie de notre engagement.

Demander un devis

Gaines et réseaux de ventilation

Gaines spiralées

Les gaines souples spiralées, plus communément appelées «Spiragaines» sont des conduits permettant de faire circuler un fluide, en l’occurrence de l’air, pouvant être chargé en polluants, poussières ou gaz. Elles sont indifféremment utilisées en soufflage ou en aspiration (en surpression ou dépression) et peuvent êtres reliées par différentes technologies (ceintures, sangles, zip,…). D’origines, elles sont produites avec un PVC de 550g/m2, mais peuvent être produites avec des PVC allant de 300 à 1000g/m2 sur demande et sont conditionnées en tronçons de 5, 10, 15 ou 20 mètres.

Gaines souple lisse

Les gaines souples lisses, plus communément appelées «Ventubes» sont des conduits permettant de faire circuler un fluide, en l’occurrence de l’air, pouvant être chargé en polluants, poussières ou gaz. Elles sont utilisées en soufflage et peuvent êtres reliées par différentes technologies (ceintures,
sangles, zip,…).
D’origines, elles sont produites avec un PVC de 550g/m2, mais peuvent être produites avec des PVC allant de 300 à 1000g/m2 sur demande. et sont conditionnées en tronçons de 5, 10, 15 ou 20 mètres. Elles peuvent également être produites sur la base de plusieurs dizaines, voir centaines de mètres en cas d’utilisation d’une cassette à gaine notamment utilisée dans les travaux de creusement par tunneliers.

Demande de devis

secteurs d’activités

Domaines d’intervention

Sub’Roca intervient sur tous les projets souterrains nécessitant une expertise en sécurité et en ingénierie minière. Mines et carrières souterraines (protection des mineurs, ventilation en réseau maillé), travaux publics et infrastructures souterraines (stations de métro, puits, tunnels ferroviaires), tunnels de génie civil (Grand Paris Express, liaisons ferroviaires, projets d’envergure internationale), microtunneling et réseaux enterrés (réseaux électriques, hydrauliques, assainissement).

Mines & Carrières souterraines

Tunnels

Travaux publics & infrastructures

microtunneling & réseaux enterrés

Types de liaisons pour gaines

Liaison par ceinture

Liaison par zip

Liaison par sangle

Liaison par velcro

configurations

différentes configurations,
différent besoins

Accélérateurs pour creusement débouchant

Du fait de la géométrie des galeries et réseaux maillés, il peut être difficile voire impossible de guider l’air à des endroits précis. Il peut être possible de favoriser le chemin de l’air grâce à des Jetfan ou également appelé accélérateur.
SUB’ROCA à su mettre à profit son savoir faire des Charbonnages de France pour concevoir des Jetfan montés sur châssis fixes ou mobiles pouvant être déplacés facilement pour adapter le chemin de l’air.

Assainissement et réseaux

Du fait de la géométrie des galeries et réseaux maillés, il peut être difficile voire impossible de guider l’air à des endroits précis. Il peut être possible de favoriser le chemin de l’air grâce à des Jetfan ou également appelé accélérateur.
SUB’ROCA à su mettre à profit son savoir faire des Charbonnages de France pour concevoir des Jetfan montés sur châssis fixes ou mobiles pouvant être déplacés facilement pour adapter le chemin de l’air.
